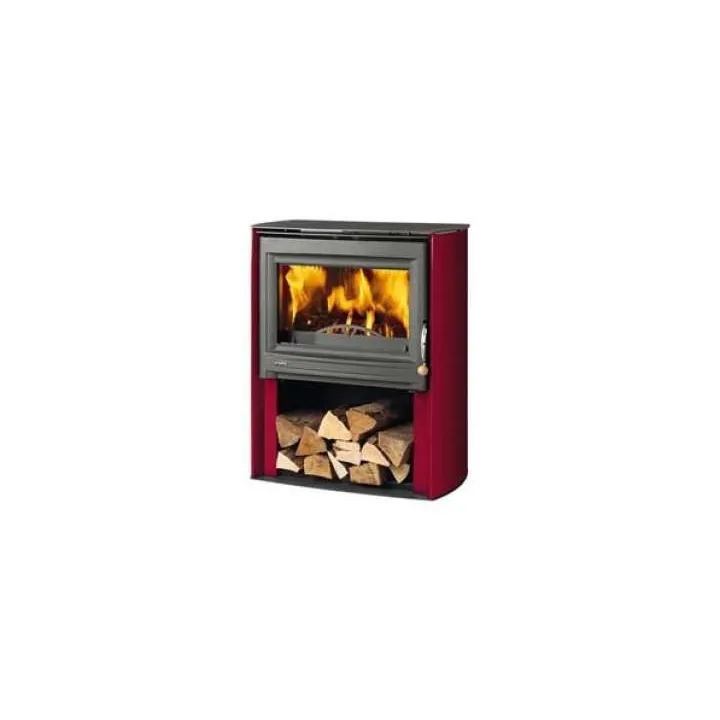

Supra Orlando Turbo - Vue Éclatée

Référence : SUPRA-Orlando Turbo

1 – Téléchargez le schéma de votre appareil Supra Orlando Turbo en cliquant sur le fichier PDF disponible dans l'onglet Documents joints ci-dessous
2 - Identifiez le numéro de la pièce sur le schéma
3 - Relevez la référence correspondante dans la liste des pièces sous le schéma
4 - Retrouver directement votre pièce dans la liste ci-dessous. Ou recherchez la référence dans la barre de recherche en haut du site.

Télécharger la vue(s) éclatée(s) :

Supra-Orlando-Ollaire-vue-eclate Supra-Orlando-vue-eclatee

Pièce(s) détachée(s)

	Produit	prix
	Sole Fonte PB50 Noir 16783NOIBC SUPRA	115,90 €
	Cadre De Porte Fte Pb50 Scand. SUPRA	175,12 €
	Fixe Joint Horizontal Noire SUPRA	6,97 €
	Fixe Joint Lateral Pb50 Noir SUPRA	9,14 €
	Cote Inter.C.Chauffe Pb50 Noir SUPRA	40,03 €
	Tirette Air De Grille Cataphorese SUPRA	8,17 €
	Cote D.Habill.Orlando Alu SUPRA	243,18 €
	Cote G.Habill.Orlando Alu SUPRA	239,84 €
	Ens.Dessus Hab.Orlando Noir SUPRA	228,00 €
	Chenet Orlando Noir SUPRA	32,16 €
	Inverseur Unipolaire 654 - Supra Réf 12530	6,73 €
	Clip Tibulaire S Réf 13013	1,50 €
	Ventilateur Tangentiel 670V 640V pour insert et poele à...	95,98 €
	Ressort De Traction - Supra Réf 15468	7,38 €
	Obturateur Tole Ez D.167 - Supra Réf 15673	2,78 €
	Thermostat Disque 40Diampt.Blanc - Supra Réf 16324	12,22 €
	Ressort De Fermeture Pb 50 - Supra Réf 16971	3,27 €
	Vitro 545X316 Ep.3 Pb50 - Supra Réf 16975	98,96 €
	Appui Arriere De Sole Pb50 - Supra Réf 16995	14,30 €
	Appui Lateral De Sole Pb50 - Supra Réf 16996	6,98 €
	Patte Daccroch.Deflecteur Pb50 - Supra Réf 16999	3,47 €
	Registre Air Pb50 - Supra Réf 17011	3,26 €
	Ecran De Bucher Pb50 - Supra Réf 17019	17,05 €
	Calage Deflecteur Pb 50 - Supra Réf 17294	4,87 €
	Galet De Fermeture Pb50 - Supra Réf 17387	17,51 €
	Fil De Terre Long.400 - Supra Réf 17818	5,20 €
	Fixation Attache Pb50 Din - Supra Réf 18197	7,95 €
	Attache De Ressort Pb50 Din - Supra Réf 18198	5,93 €
	Bouton De Porte Hetre Boston - Supra Réf 18318	23,44 €
	Protege Joint Inox Pb50 - Supra Réf 19616	6,23 €
	Entretoise Dessus Orlando - Supra Réf 20738	8,82 €
	Poignee De Porte Orlando Ch. Satin - Supra Réf 20740	44,20 €
	Brique Arriere - Supra Réf 26242	40,29 €
	Brique Laterale Supratherm S Réf 26243	42,69 €
	Kit Sav Joint+Protege Jt Pb50 - Supra Réf 91081	38,12 €
	Poignee Orlando Em - Supra Réf 91097	99,00 €
	Buse Pb50 Grise - Supra R Réf 16986PB	76,80 €
	Plaque De Sol Orlando Noir - Supra Réf Réf 20643NOI2	125,43 €
	Porte Montee Orlando E-M - Supra Réfé Réf 20739NOIBC	473,96 €
	Deflecteur PB50 Supra Réf 17340	64,26 €
	Vermiculite seule Supra Réf 17237	33,05 €
	Kit déflecteur inox PB50 + vermiculite réf 91070 - Supra	97,31 €
	Vis A Tole Cbl Z 4.2X9.5 Znn - SUPRA	1,50 €
	Ecrou H M4 Znn - SUPRA	1,50 €
	Rondelle A Dent Ext De 5 Znn - SUPRA	1,50 €
	Vis H M5X18 Znn - SUPRA	1,50 €
	Vis A Tole He 4.8X12.7 Znn - SUPRA	1,50 €
	Vis Autotaraud. Chc M5X8 Znn - SUPRA	1,53 €
	Vis Fhc M5X12 Entier.Filet.Znn - SUPRA	1,50 €
	Douille Axe De Porte Pb50 - SUPRA	5,78 €
	Rondelle Ela.Bomb 8.3 Ep.0.5 Bcr Jn - SUPRA	1,50 €
	Vis Cbe Hc M5X25 Znn - SUPRA	1,50 €
	Cable Dalimentation - SUPRA	17,40 €
	Double Fond Pb50 Noire - SUPRA	58,80 €
	Kit joint de porte 1XLG500 / 2XLG415 - Supra 16974/16973	16,32 €

Ce schéma technique est valable pour les poêles de la série Orlando Turbo :
Supra Orlando Turbo 06 - ORLANDO TURBO 06 , Supra Orlando Turbo 10 - ORLANDO TURBO 10
