Vue éclatée de poêle : comment la lire pour commander la bonne pièce détachée ?
La vue éclatée de poêle : l'outil indispensable pour identifier vos pièces détachées
Votre poêle à bois tombe en panne et vous devez remplacer une pièce ? Sans la bonne référence, commander la pièce détachée adaptée relève du casse-tête. C'est là qu'intervient la vue éclatée de poêle : un document technique indispensable, souvent sous-estimé, qui vous permet d'identifier avec certitude la pièce dont vous avez besoin.
Qu'est-ce qu'une vue éclatée de poêle et à quoi sert-elle ?

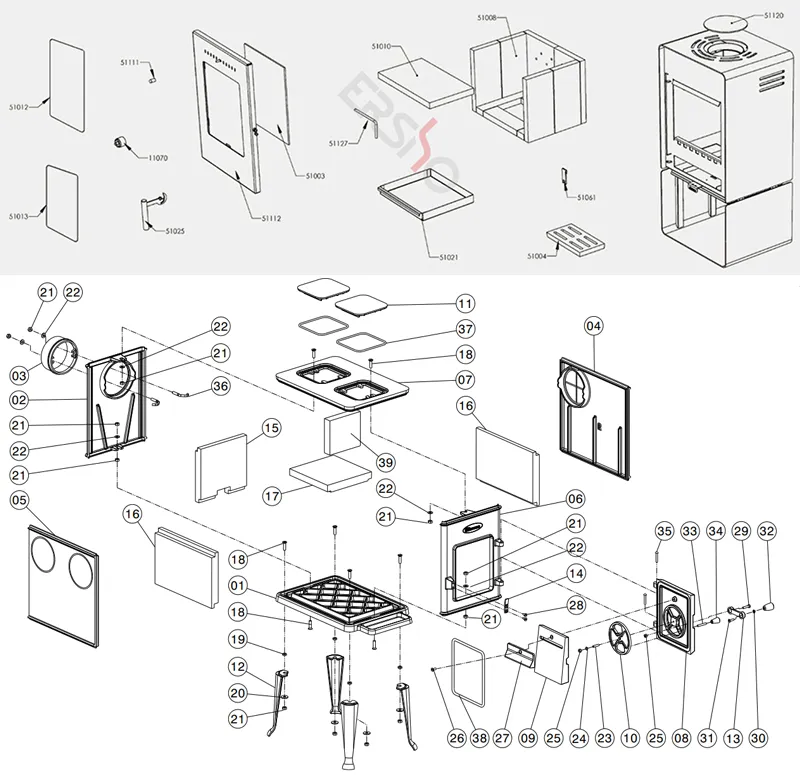

Une vue éclatée de poêle est un schéma technique qui représente l'ensemble de l'appareil en listant chaque composant de manière séparée et numérotée. Chaque pièce visible sur le dessin est associée à une référence constructeur précise.
Concrètement, ce document vous permet de :
- Localiser visuellement la pièce défaillante sur votre appareil
- Récupérer sa référence constructeur officielle
- Éviter toute confusion entre des pièces similaires mais incompatibles
- Commander sans risque d'erreur auprès d'un revendeur spécialisé
Ce type de document existe pour tous les appareils de chauffage au bois : vue éclatée poêle à bois, vue éclatée poêle à granulés, vue éclatée insert cheminée. Chaque marque, chaque modèle possède la sienne, ce qui signifie qu'il ne faut jamais utiliser le document d'un modèle approchant sans vérification.
Comment lire concrètement une vue éclatée de poêle ?
À première vue, un plan éclaté de poêle à bois peut sembler complexe. En réalité, la lecture suit une logique simple une fois qu'on en maîtrise les codes.
1. Étape 1 : identifier votre modèle exact
Avant même d'ouvrir un schéma, assurez-vous de connaître le modèle précis de votre appareil. La marque et la référence complète du poêle se trouvent généralement sur une plaque signalétique fixée à l'arrière ou sous l'appareil. Un même fabricant peut proposer des dizaines de variantes d'un même modèle, avec des différences de finition, de puissance ou d'année de fabrication et les pièces ne sont pas toujours interchangeables d'une version à l'autre.
2. Étape 2 : localiser la zone concernée sur la vue éclatée
La vue éclatée de poêle à bois présente l'appareil " démonté " visuellement, avec chaque pièce positionnée à sa place logique dans l'ensemble. Repérez la zone où se situe votre panne : corps de chauffe, porte, joint, système d'alimentation en granulés, grille, etc. et identifiez la pièce correspondante.
3. Étape 3 : relever la référence
Chaque composant est numéroté et associé à une référence dans une légende ou un tableau. Notez soigneusement cette référence alphanumérique : c'est elle qui garantit que vous recevrez la bonne pièce. Une erreur de chiffre peut entraîner une commande totalement inadaptée, avec des délais et des frais supplémentaires à la clé.
4. Étape 4 : croiser avec la liste de pièces disponibles
Une fois la référence en main, il suffit de la saisir chez votre revendeur spécialisé pour passer commande. Certains sites, comme Ersho Distribution, permettent même de rechercher directement par marque, modèle ou référence de vue éclatée.
Ersho Distribution : la référence pour trouver vos pièces détachées de poêle
Ersho Distribution est une entreprise française, basée en Normandie, spécialisée dans la vente de pièces détachées pour appareils de chauffage. Nous proposons un catalogue large, qui regroupe les principales marques du marché et la vue éclatée de chaque modèle.
Au-delà des vues éclatées, nous proposons l'ensemble des pièces détachées pour poêles, notamment :
- Vitres et verres vitrocéram pour portes de poêles

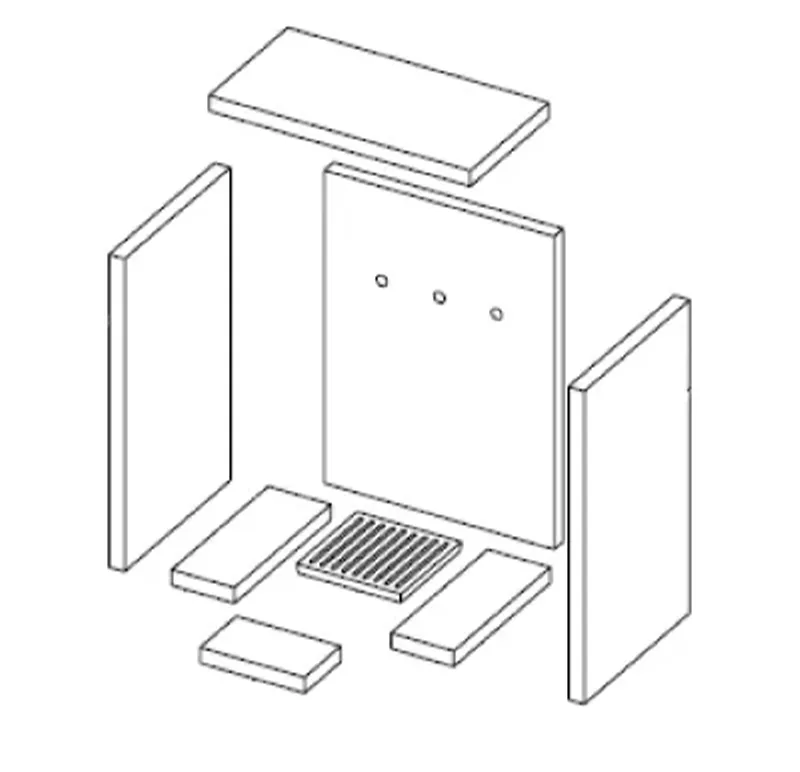

- Vermiculite sur mesure pour la protection des parois
- Bougies d'allumage pour poêles à granulés
- Joints hautes températures
- Grilles, cendriers, déflecteurs et autres pièces internes
- Moteurs, sondes, ventilateurs et cartes électroniques pour poêles à pellets
Notre site propose également tout ce qui concerne la tuyauterie et fumisterie : conduits, tubage, raccords, ainsi qu'une large gamme d'accessoires feu de bois pour l'entretien et l'utilisation quotidienne de votre appareil.
Comment trouver la bonne référence sur Ersho Distribution ?
Pour ne pas perdre de temps lors de votre recherche, nous avons mis en place plusieurs chemins de navigation complémentaires. Vous pouvez passer par leur guide de recherche par référence de pièce détachée, ou directement par la liste des marques disponibles sur le site.
La navigation peut se faire de trois façons :
- Directement dans la barre de recherche en entrant la référence de votre pièce.
- Par appareil : vous sélectionnez votre marque, puis votre modèle, et vous accédez à la vue éclatée correspondante avec toutes les pièces disponibles listées.
- Par type de pièce : si vous savez déjà ce qu'il vous faut (un joint de porte, une vitre, un thermostat), vous pouvez filtrer directement par catégorie de pièce.
Cette double approche est particulièrement utile lorsque vous avez des doutes sur la nomenclature exacte de la pièce ou lorsque vous souhaitez comparer plusieurs références proches.
Erreurs courantes à éviter lors de la commande d'une pièce détachée
Même avec une vue éclatée sous les yeux, certaines erreurs reviennent fréquemment. En voici les principales à garder en tête :
1. Utiliser la vue éclatée d'un modèle similaire mais différent
Deux poêles du même fabricant peuvent partager la même esthétique et pourtant avoir des composants incompatibles.
2. Ignorer l'année de fabrication
Un même modèle peut avoir évolué au fil des ans, avec des pièces révisées. La date de production de votre appareil peut faire la différence.
3. Commander sans référence constructeur
Se fier uniquement à une description visuelle ou à des dimensions approximatives augmente fortement le risque d'erreur.
4. Négliger le joint de porte
C'est une des premières pièces à rendre l'âme, et le remplacement doit se faire avec la bonne référence pour que tout continue de fonctionner correctement.
Un service client disponible pour vous accompagner
Si, malgré tout, vous avez un doute sur l'identification d'une pièce ou sur la lecture d'une vue éclatée, notre service client est joignable du lundi au vendredi de 9h à 12h et de 14h à 17h au 02 31 44 68 28 ou par email. Des professionnels du chauffage au bois et pellet, capables de vous orienter vers la bonne référence rapidement.
En pratique : récapitulatif de la démarche de recherche sur vue éclatée
| Étape | Action | Ressource utile |
|---|---|---|
| 1 | Relever la marque et le modèle exact du poêle | Plaque signalétique de l'appareil |
| 2 | Trouver la vue éclatée correspondante | Ersho Distribution - navigation par marque |
| 3 | Identifier et noter la référence de la pièce | Légende de la vue éclatée |
| 4 | Commander la pièce avec la référence exacte | ersho-distribution.com ou par téléphone |
La vue éclatée de poêle n'est pas réservée aux techniciens professionnels. Tout propriétaire d'un appareil de chauffage au bois ou à granulés peut apprendre à la lire, à condition de savoir où trouver le bon document et comment l'interpréter. Avec un spécialiste comme Ersho Distribution, vous avez accès à l'un des catalogues les plus complets du marché, une navigation pensée pour les particuliers comme pour les pros, et un service client prêt à répondre à vos questions.
