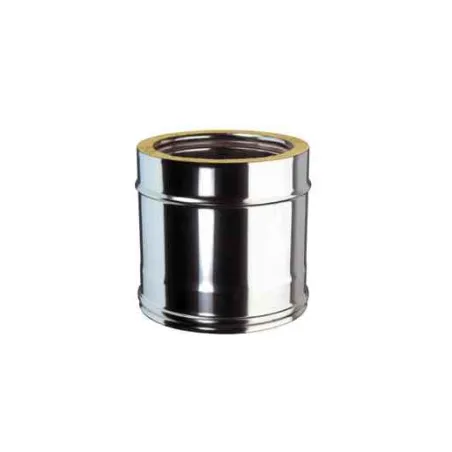

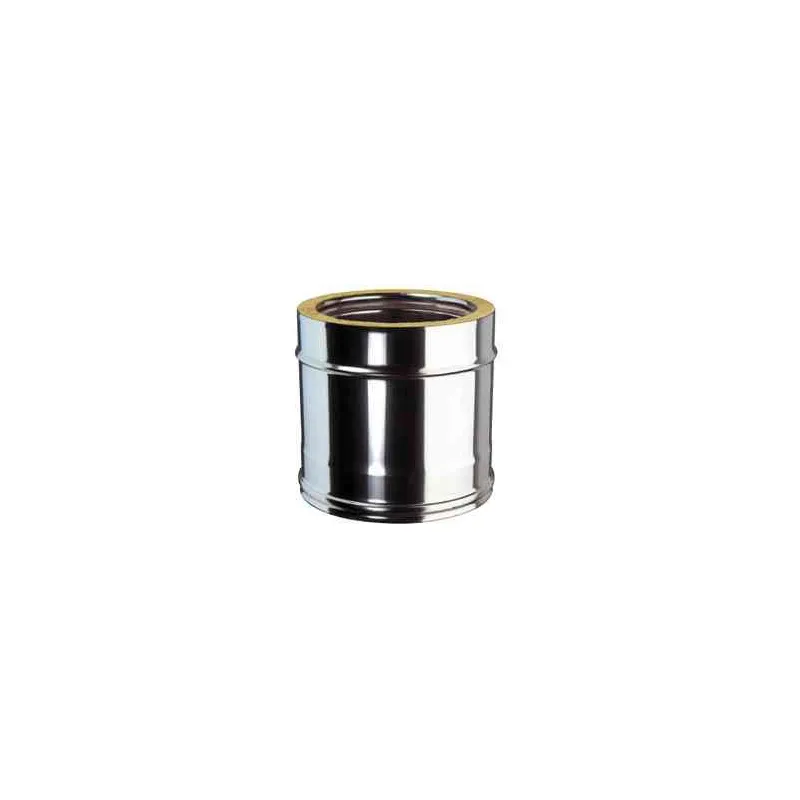

Longueur droite 0,25 m double paroi pour tubage conduit isolé 25 mm - Tubest Dw25

Longueur droite 0,25 m double paroi pour tubage conduit isolé 25 mm - Tubest

Longueur droite 0,25 m double paroi pour tubage conduit isolé 25 mm de la marque Tubest, gamme Dw25. Conduit isolé 25 mm double paroi, polycombustible, sans pont thermique, pour installations à l'intérieur et à l'extérieur du bâtiment.

Présentation

Conduits de fumée double paroi inox DW25 isolés pour poêles, chaudières et installations industrielles La gamme DW25 Double Paroi Inox 316L / Inox 304 Tubest est conçue pour la réalisation de conduits de fumée isolés performants et durables. Fabriqués avec une paroi intérieure en inox 316L résistante à la corrosion et une paroi extérieure en inox 304 , ces éléments assurent une excellente évacuation des fumées tout en limitant les déperditions thermiques. Cette gamme comprend l ensemble des accessoires nécessaires à l installation d un conduit complet : éléments droits isolés, coudes 15°, 30° et 45°, éléments réglables, sorties de toit, réductions, traversées de toiture et de plancher . Les conduits DW25 sont adaptés aux installations de poêles à bois, poêles à granulés, inserts, chaudières biomasse, gaz ou fioul , conformément aux normes en vigueur. Grâce à leur isolation haute performance, les conduits double paroi permettent de réduire les risques de condensation, d améliorer le tirage et de sécuriser les installations en intérieur comme en extérieur. Les avantages des conduits double paroi : Inox 316L intérieur haute résistance Isolation thermique performante Installation intérieure ou extérieure Excellente tenue à la corrosion Large gamme d accessoires compatibles Conforme aux exigences des installations de chauffage modernes

Caractéristiques techniques

• Matériau : Inox 316L intérieur / inox 304 extérieur
• Épaisseur de paroi : Paroi intérieure 0,4 mm (L50040)
• Isolation : Isolé 25 mm
• Finitions : Inox ; coloration externe sur demande (+35 %)
• Assemblage : Emboîtement ; pièces femelles livrées avec bride de sécurité large ; joints silicone en option pour la pression 200 Pa
• Désignation (NF EN 1856) : Pression : T200 P1 W V2 L50040 Oxx avec joint d'étanchéité ; Dépression : T600 N1 W V2 L50040 Oyy ou Gzz sans joint d'étanchéité ; Ø 80 à 300 : xx = 30, yy = 050, zz = 070 ; Ø 350 à 450 : xx = 45, yy = 075, zz = 105 ; Ø 500 à 600 : xx = 60, yy = 100, zz = 140
• Distance aux matériaux combustibles : Selon Ø : G70 (70 mm) pour Ø 80 à 300, G105 pour Ø 350 à 450, G140 pour Ø 500 à 600 en dépression ; O30 / O45 / O60 en pression
• Normes : NF EN 1856-1
• Certificats : 0476-CPR-3729 (NF EN 1856-1)
• Combustibles : polycombustible

Points forts de la gamme Dw25

• Sans pont thermique, pose intérieure et extérieure
• Longueurs 1 m, 0,50 m, 0,33 m, 0,25 m, ajustables (dont version avec isolant à couper), coudes 90°, 45°, 30°, 15°
• Tés à piquage court simple paroi Ø 80 / Ø 100
• Accessoires : plaques intermédiaires, supports plancher, solins toit plat / tuile / ardoise, kit de haubanage, plaque écart au feu, plaque coupe-feu
• Tableaux de dévoiement avec deux coudes 15°, 30° ou 45°

Références et diamètres disponibles

Conseils de pose

• Le joint 452531N se monte dans la gorge de l'emboîtement femelle (Ø 80 à 300) et mâle (Ø 350 à 600) ; le 452531A dans la partie mâle de l'élément coulissant de l'ajustable

Important : respectez les consignes de pose du fabricant de l'appareil et le DTU 24.1 (travaux de fumisterie). En cas de doute, faites appel à un professionnel qualifié.

Documentation technique

• Déclaration de performances Tubest (DoP) (PDF Tubest)
• Notice de recoupe des longueurs double paroi (PDF Tubest)

À propos de Tubest

Tubest conçoit et fabrique des conduits et tubages de cheminée depuis 1925. L'entreprise, basée à Château-Thierry (Aisne), est à l'origine du tubage de cheminée flexible en inox.

Image non contractuelle.
